Kop.euro 7,8 bi g1/4 mes/ni

Algemene specificaties

• Alternatief voor Parker|Rectus Series 25/26, Cejn 320


• Uitwisselbaar met Euro profiel DN 7.2


• Met één hand te bedienen


• Messing MS 58 vernikkeld


• De schuifhuls beschermt de body van de koppeling tegen vuil


• Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.

Materialen

• Body: Messing MS 58 vernikkeld
• Body klep: Messing MS 58 vernikkeld
• Klep: Messing MS 58
• Schuifhuls: Gehard staal
• Plug: Gehard staal
• Veren: RVS 1.4310
• Afdichtingen: NBR (overige materialen op aanvraag beschikbaar)
• Kogels: RVS 1.43034

Technische specificaties

• Maximale werkdruk: 35 bar
• Werktemperatuur: -20 °C - +100 °C
• Doorlaat: DN 7.8
• Schroefdraad: ISO 228/DIN EN 10226
• Flow: 2.000 l/min (bij 6 bar en ΔP 0,5 bar)
• Bediening: Schuifbediening
• Medium: Perslucht (voor overige media, vraag naar de mogelijkheden)
• Bouw: Enkelzijdig afsluitend

Algemene specificaties

• Met één hand te bedienen


• Universeel


• Messing 58


• Dubbele afsluiting om lekkage te voorkomen bij het ontkoppelen


• Kleppenstructuur gericht op mediastroom van koppeling naar nippel


• Het schuifhuis beschermt de body van de koppeling tegen vuil


• Geschikt voor laag vacuüm bij lage koppelkracht


• Geschikt voor o.a. vloeibare media in bouw en controletechniek

Éénhandsbediening



Koppelen: steek de nippel in de koppeling.



Ontkoppelen: Schuif het huis van de koppeling naar achteren.

Materialen

• Body: Messing MS 58
• Huis: Messing MS 58
• Body klep: Messing MS 58
• Klep: Messing MS 58
• Plug: Messing MS 58
• Vering: RVS 1.4310
• Borgring: RVS 1.4310
• Afdichtingen: NBR
• Pennen: RVS 1.4305

Specificaties

• Maximale werkdruk: 35 bar
• Werktemperatuur: -20 °C - +100 °C
• DN: 7.2
• Draad: ISO 228
• Stroomsnelheid: 630 l/min
• Bediening: Één hand
• Media: Lucht/overig

Dubbelzijdige afsluiting


Koppeling met klep - nippel met klep

• Voorkomt dat er media lekt bij het ontkoppelen


• Kleppenstructuur gericht op het stromen van media van koppeling naar nippel


• Wanneer ontkoppeld blijft de media in de slang, waardoor de druk op peil blijft

Let op: deze koppelingen kunnen gebruikt worden met nippels DN 7.2 zonder klep. Echter, deze nippels kunnen niet verbonden worden met de standaard DN 7.2 koppelingen zonder klep.







Algemene specificaties

• Met één hand te bedienen


• Universeel


• Messing 58


• Het schuifhuis beschermt de body van de koppeling tegen vuil


• Geschikt voor laag vacuüm bij lage koppelkracht


• Geschikt voor persluchttoepassingen in industrie


• Geschikt voor water en andere media

Éénhandsbediening



Koppelen: steek de nippel in de koppeling.



Ontkoppelen: Schuif het huis van de koppeling naar achteren.

Materialen

• Body: Messing MS 58
• Huis: Messing MS 58
• Body klep: Messing MS 58
• Klep: Messing MS 58
• Plug: Messing MS 58
• Vering: RVS 1.4310
• Pen: RVS 1.4305
• Afdichtingen: NBR

Specificaties

• Maximale werkdruk: 35 bar
• Werktemperatuur: -20 °C - +100 °C
• DN: 7.2
• Draad: ISO 228/DIN 13
• Stroomsnelheid: 1.100 l/min
• Bediening: Één hand
• Media: Lucht/overig

Enkelzijdige afsluiting


Koppeling met klep - nippel zonder klep


Let op: Wanneer de koppeling niet met de nippel gekoppeld is bestaat er kans op lekkage uit de nippel.







Algemene specificaties

• Met één hand te bedienen


• Universeel


• Messing 58


• Open kleppenstructuur voor optimale doorstroming van water/vloeibare media


• Het schuifhuis beschermt de body van de koppeling tegen vuil


• Geschikt voor laag vacuüm bij lage koppelkracht


• Geschikt voor perslucht en vloeibare media in industriële toepassingen

Éénhandsbediening



Koppelen: steek de nippel in de koppeling.



Ontkoppelen: Schuif het huis van de koppeling naar achteren.

Materialen

• Body: Messing MS 58
• Huis: Messing MS 58
• Plug: Messing MS 58
• Vering: RVS 1.4310
• Afdichtingen: NBR
• Pennen: RVS 1.4305

Specificaties

• Maximale werkdruk: 35 bar
• Werktemperatuur: -20 °C - +100 °C
• DN: 7.2
• Draad: ISO 228/DIN 13
• Stroomsnelheid: 2150 l/min
• Bediening: Één hand
• Media: Lucht/overig

Open verbinding


Koppeling - nippel

• Verbinding zonder kleppen voor optimale doorstroming.


• Uitermate geschikt voor toepassingen met water of andere vloeibare media.


• Koppelingen geschikt voor nippels zonder klep.


• Kan gebruikt worden in toepassingen in pneumatiek of meet- en regeltechniek.


• Bij het ontkoppelen zal er media lekken uit de koppeling en nippel.

Specificaties serie ESN

• Materiaal: messing (MS58) vernikkeld
• Doorlaat: Ø 7.2 mm
• Afdichting: NBR
• Flow bij 6 bar en ΔP 0,5 bar: 1100 l/min
• Werkdruk: maximaal 35 bar
• Temperatuurbereik: -20 °C tot + 100 °C
• Alle draadaansluitingen BSPP (G) draad
• Bediening: conventioneel | niet ontluchtend

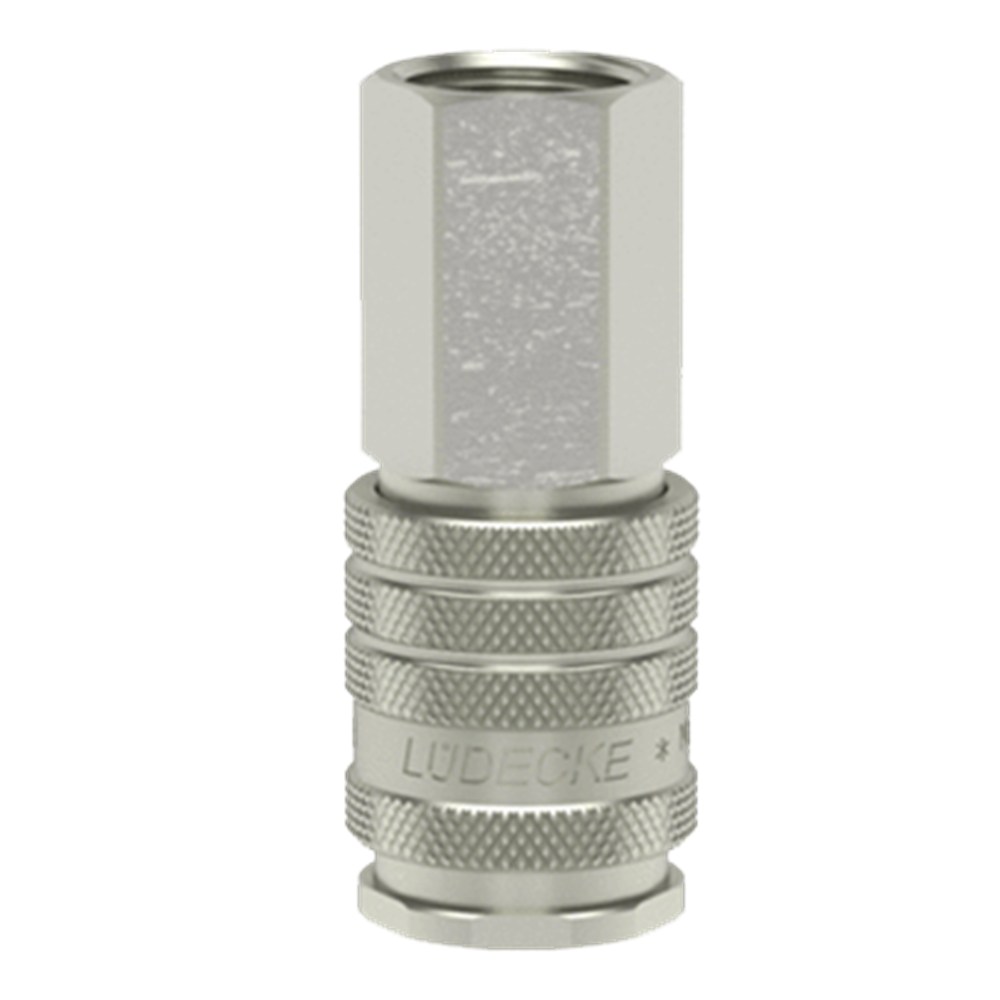

Specificaties serie ESI

• Materiaal: messing (MS58) vernikkeld
• Doorlaat: Ø 7.8 mm
• Afdichting: NBR
• Flow bij 6 bar en ΔP 0,5 bar: 2000l/min
• Werkdruk: maximaal 35 bar
• Temperatuurbereik: -20 °C tot + 100 °C
• Binnendraad BSPP (G) draad, buitendraad BSPT (R) draad met teflon coating
• Bediening: conventioneel | niet ontluchtend

Specificaties serie ESIG

• Materiaal: messing (MS58) vernikkeld
• Doorlaat: Ø 10 mm
• Afdichting: NBR
• Flow bij 6 bar en ΔP 0,5 bar: 1070 l/min
• Werkdruk: maximaal 35 bar
• Temperatuurbereik: -20 °C tot + 100 °C
• Binnendraad BSPP (G) draad, buitendraad BSPT (R) draad met teflon coating
• Bediening: conventioneel | niet ontluchtend
